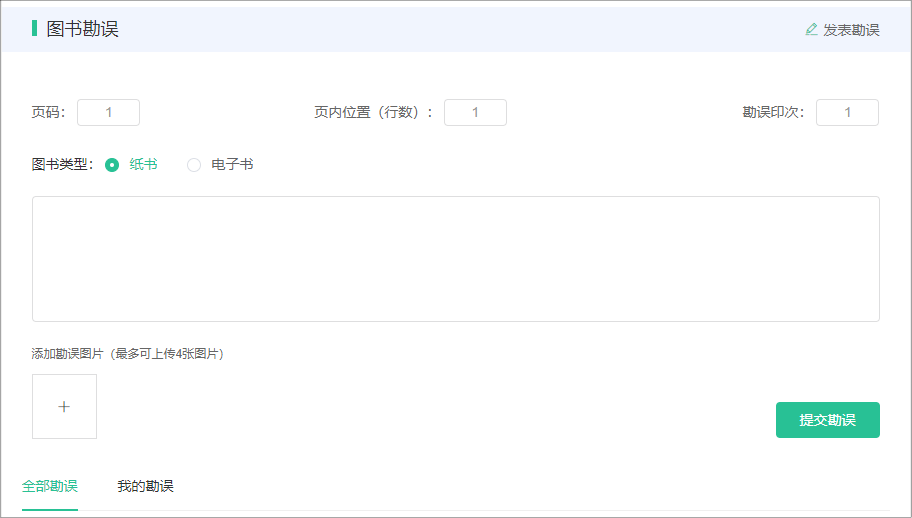

当您发现错误时，请登录异步社区（https://www.epubit.com/），按书名搜索，进入本书页面，单击“发表勘误”，输入错误相关信息，单击“提交勘误”按钮即可（见下图）。本书的作者和编辑会对您提交的勘误进行审核，确认并接受后，您将获赠异步社区的100积分。积分可用于在异步社区兑换优惠券、样书或奖品。
我们的联系邮箱是contact@epubit.com.cn。
如果您对本书有任何疑问或建议，请您发邮件给我们，并请在邮件标题中注明本书书名，以便我们更高效地做出反馈。
如果您有兴趣出版图书、录制教学视频，或者参与图书翻译、技术审校等工作，可以发邮件给我们。
如果您所在的学校、培训机构或企业，想批量购买本书或异步社区出版的其他图书，也可以发邮件给我们。
如果您在网上发现有针对异步社区出品图书的各种形式的盗版行为，包括对图书全部或部分内容的非授权传播，请您将怀疑有侵权行为的链接发邮件给我们。您的这一举动是对作者权益的保护，也是我们持续为您提供有价值的内容的动力之源。
“异步社区”(www.epubit.com)是由人民邮电出版社创办的IT专业图书社区，于2015年8月上线运营，致力于优质内容的出版和分享，为读者提供高品质的学习内容，为作译者提供专业的出版服务，实现作者与读者在线交流互动，以及传统出版与数字出版的融合发展。
“异步图书”是异步社区策划出版的精品IT图书的品牌，依托于人民邮电出版社在计算机图书领域40余年的发展与积淀。异步图书面向IT行业以及使用IT相关技术的用户。
开始绘图前，必须基于要绘制的图形确定一个图形单位所代表的实际大小。创建的所有对象都是根据图形单位进行测量的，然后据此约定创建实际大小的图形。例如，一个图形单位的距离通常表示实际单位的1毫米（mm）、1厘米（cm）、1英寸（in）或1英尺（ft）。
在建筑施工图中，总平面图和其他图纸中的标高尺寸均以米（m）为单位，其他尺寸以毫米（mm）为单位。在AutoCAD中，为了便于后续操作，通常习惯以11的比例来绘制图形。例如，建筑实际尺寸为1.8m，在绘图时输入的距离值为1800。因此，将长度单位设置为毫米（mm），精度设置为0。至于角度单位，选取“十进制度数”，精度设置为0.0。
那么，在AutoCAD中如何设置绘图单位呢？

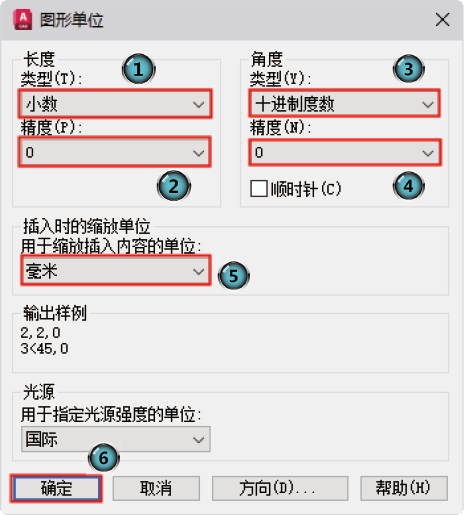

1 选择菜单栏中的“格式”→“单位”命令，或在命令行中输入“DDUNITS”，打开“图形单位”对话框。
2 在长度“类型”下拉列表中选择“小数”，在“精度”下拉列表中选择“0”。
3 在角度“类型”下拉列表中选择“十进制度数”，在“精度”下拉列表中选择“0”。
4 在“用于缩放插入内容的单位”下拉列表中选择“毫米”。
5 其他采用默认设置，单击“确定”按钮，完成单位的设置。
图形界限设置的实质是指设置并控制栅格显示的界限，并非设置绘图区域的边界。一般来说，AutoCAD的绘图区域是无限的，可以任意绘制图形，不受边界约束。
图形界限主要是为了输出标准的交付物，也就是打印出来的图纸。在绘制建筑图时，我们不可能打印出与房子一样大小尺寸的图纸，因此在设置图形界限时，需要按照图纸尺寸放大100倍。下面以A3图纸为例，介绍图形界限的设置方法。
1 选择菜单栏中的“格式”→“图形界限”命令，或在命令行中输入“LIMITS”。
2 在命令行中指定图形界限的左下角点，默认采用坐标原点（0,0）。
3 在命令行中指定图形界限的右上角点（42000,29700）。
命令行提示与操作如下。
命令: LIMITS 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 指定右上角点 <420.0000,297.0000>: 42000,29700
图层的概念类似于投影片，将不同属性的对象分别放置在不同的投影片（图层）上。例如，可以将图形的主要线段、中心线、尺寸标注等分别绘制在不同的图层上。每个图层可以设定不同的线型、线条颜色，然后将不同的图层堆栈在一起，便成为一张完整的视图。这样可以使视图层次分明，方便图形对象的编辑与管理。
建筑平面图中的基本图层包括轴线、墙体、楼梯、门窗、家具、尺寸标注、文字等。

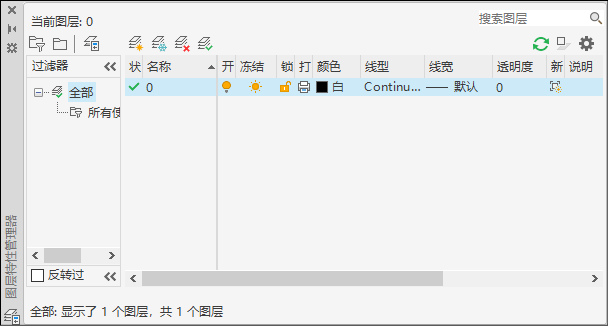

1 单击“默认”选项卡“图层”面板中的“图层特性”按钮
（或输入），打开“图层特性管理器”对话框。
2 在对话框中单击“新建图层”按钮

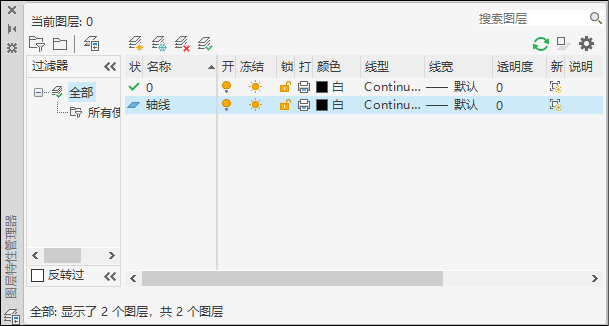

，新建“图层1”，该图层的各项参数采用系统默认值。输入图层名称为“轴线”，在其他位置单击鼠标确认。

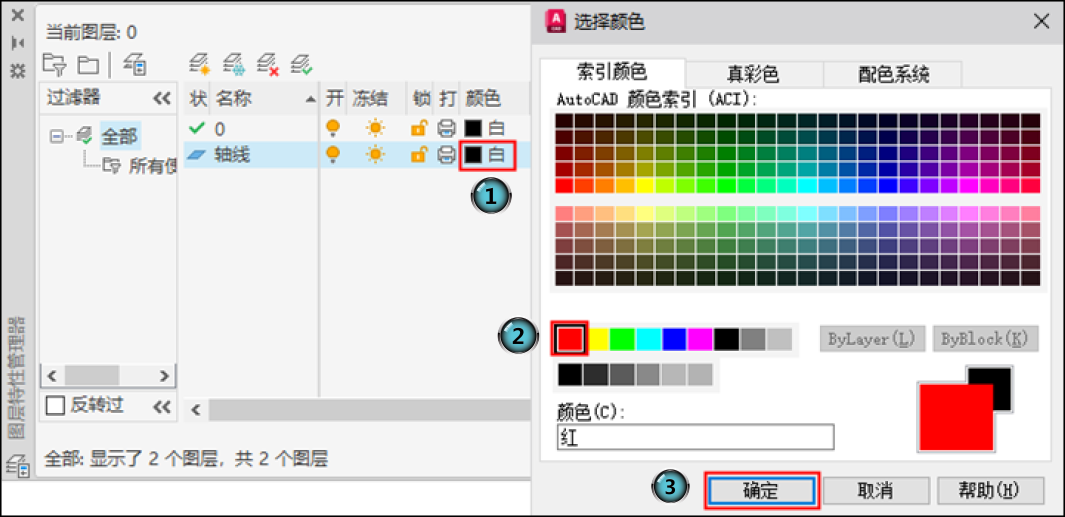

3 单击“轴线”对应的颜色栏，打开“选择颜色”对话框，选择“红色”，单击“确定”按钮，设置“轴线”图层颜色为红色。

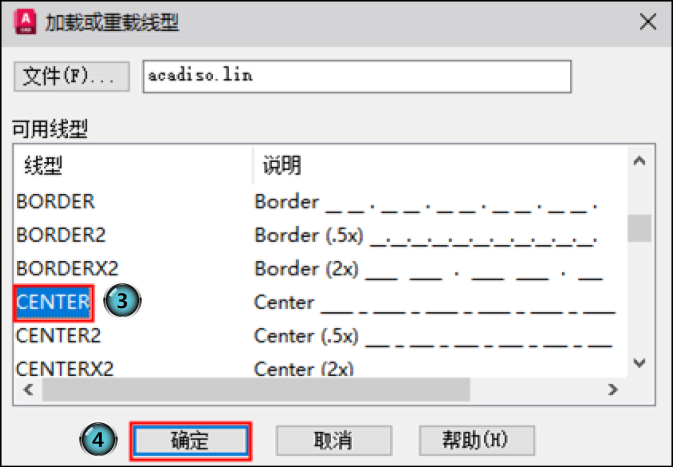

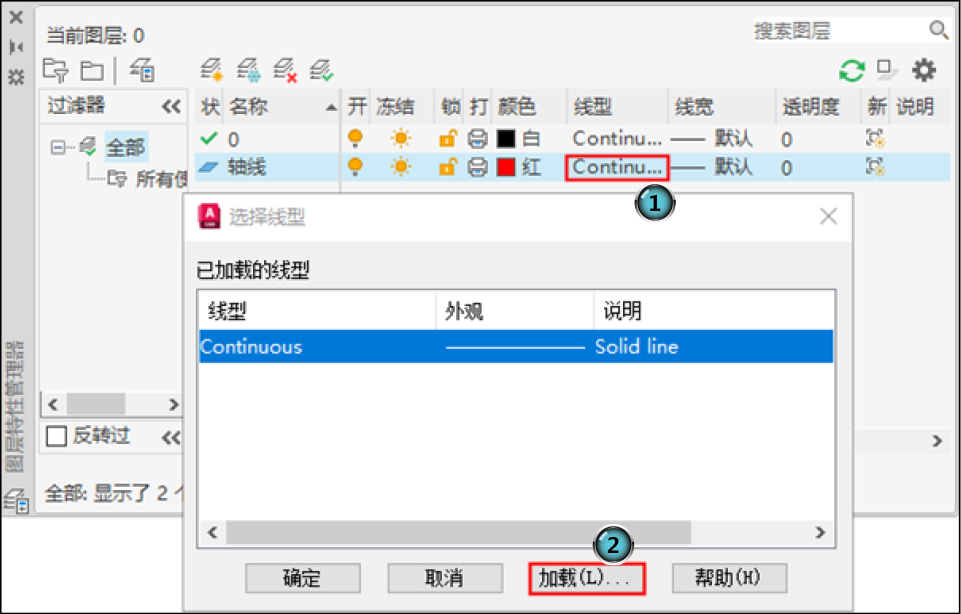

4 单击“轴线”对应的线型栏，打开“选择线型”对话框，单击“加载”按钮，打开“加载或重载线型”对话框，选择“CENTER”线型，单击“确定”按钮。

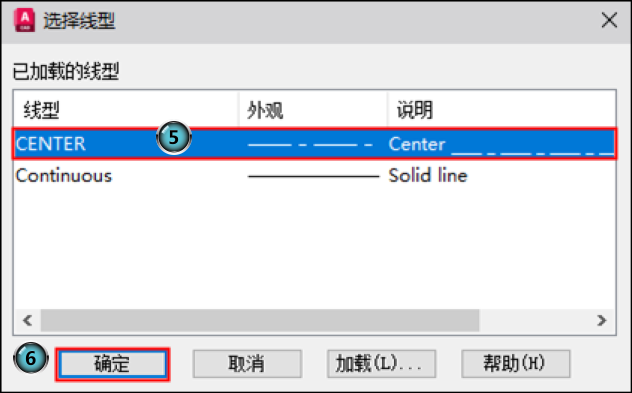

5 返回到“选择线型”对话框，在“已加载的线型”列表中选择“CENTER”线型，单击“确定”按钮，返回“图层特性管理器”对话框。

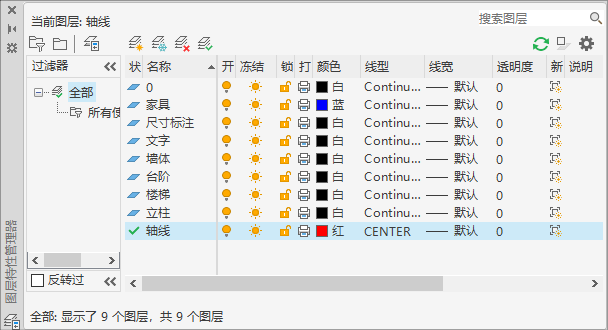

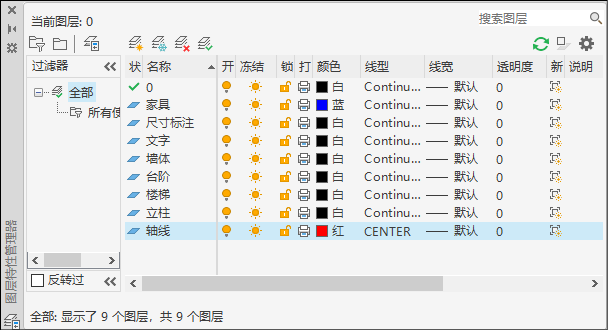

6 采用相同的方法创建墙体、楼梯、家具、尺寸标注、文字等图层。
7 选取“轴线”图层，单击“置为当前”按钮
，或双击“轴线”图层，将“轴线”图层设置为当前图层。
在AutoCAD中，线型比例是控制线条显示粗细和密度的关键因素。合适的线型比例不仅能提升图纸的可读性，还能使设计作品更具专业感。那么，如何调整AutoCAD中的线型比例呢？

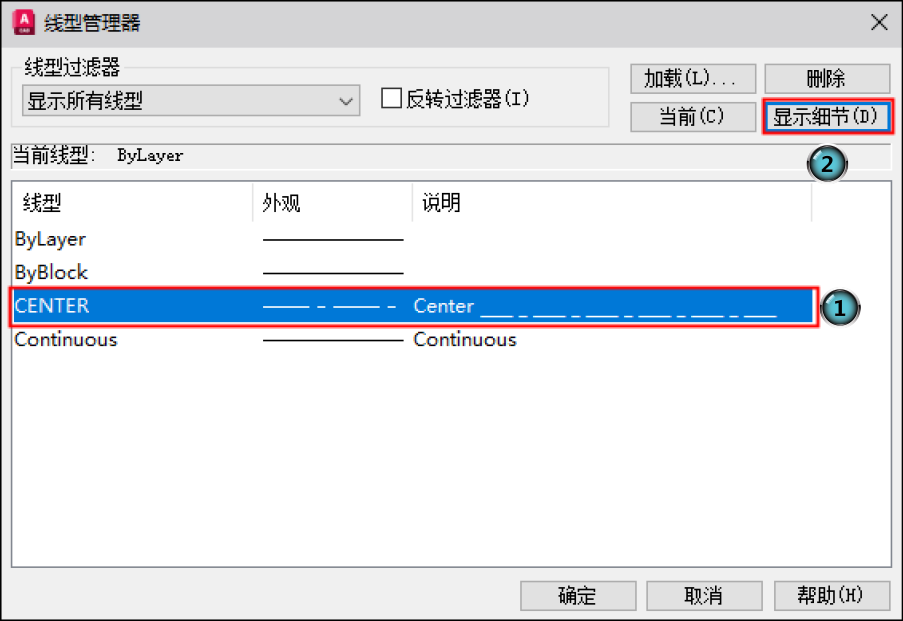

1 选择菜单栏中的“格式”→“线型”命令，弹出“线型管理器”对话框。

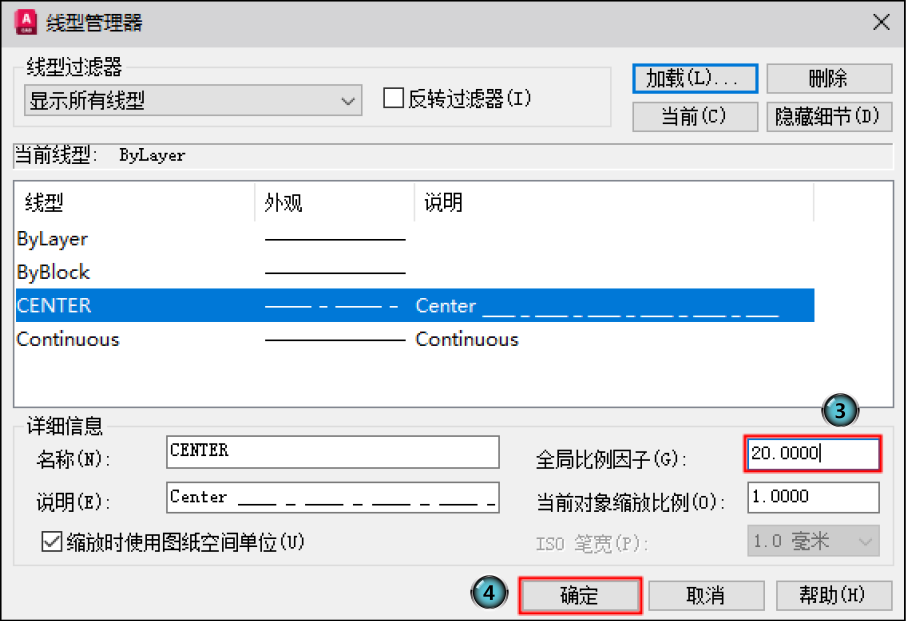

2 选择“CENTER”线型，单击“显示细节”按钮，将“全局比例因子”设置为20。
3 单击“确定”按钮，完成对轴线线型的设置。

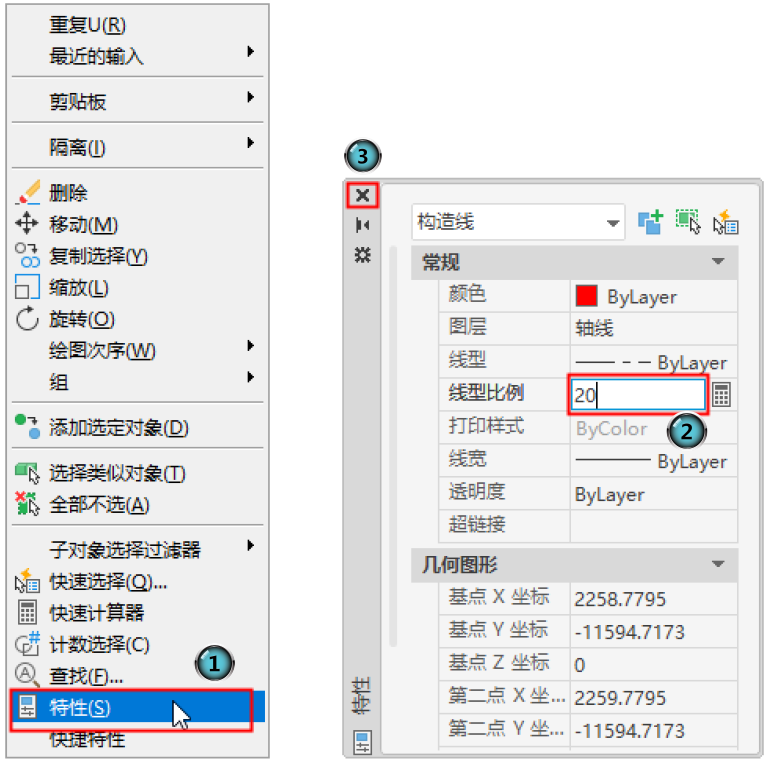

1 在图形中选取要更改比例的图形，单击鼠标右键，在弹出的快捷菜单中选择“特性”选项。
2 打开“特性”选项板，更改“线型比例”为20。
3 单击“关闭”按钮
，关闭“特性”选项板，完成线型比例的修改。
我们在使用AutoCAD制图时，绘制图纸往往需要很长时间。如果我们把常用的格式设置好并保存为自己的模板，就可以节省大量时间。那么，如何在AutoCAD中设置并保存自己的模板呢？
1 设置好绘图单位、图形界限、图层、线型比例等参数。
2 单击快速访问工具栏中的“另存为”按钮
，或者在命令行中输入“SAVEAS”（快捷键：Ctrl+Shift+S）。
3 打开“图形另存为”对话框，在“文件类型”下拉列表中选择“AutoCAD 图形样板（*.dwt）”，输入文件名为“建筑样板”，然后单击“保存”按钮。

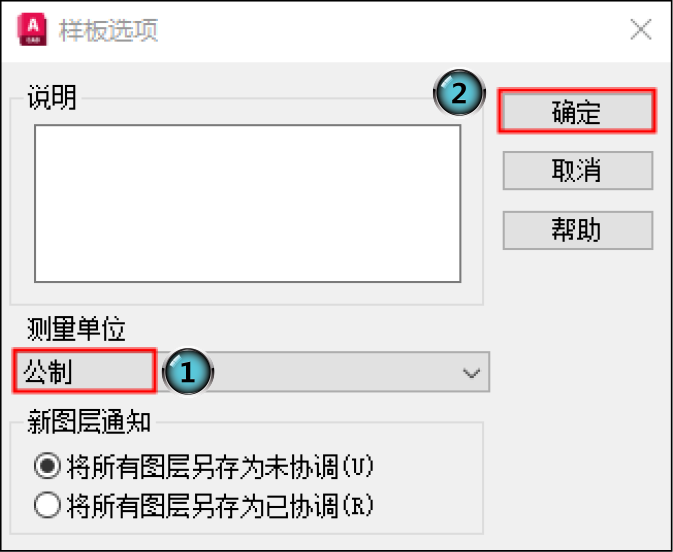

4 打开“样板选项”对话框，可以在“说明”文本框中添加对样板的说明文字，在“测量单位”下拉列表中选择“公制”，其他设置采用默认值，单击“确定”按钮，保存样板文件。
5 单击快速访问工具栏中的“新建”按钮
，或在命令行中输入“NEW”（快捷键：Ctrl+N），打开“选择样板”对话框，选择“建筑样板.dwt”，然后单击“打开”按钮，以使用建筑样板文件。
还可以将建筑样板文件设置为默认样板文件，新建文件时直接以该样板文件为默认样板，不需要再次选择该文件。
选择菜单栏中的“工具”→“选项”命令，或在绘图区右键单击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框。切换到“文件”选项卡，在“样板设置”→“快速新建的默认样板文件名”节点下，双击“无”路径或单击该路径后单击“浏览”按钮，打开“选择文件”对话框。

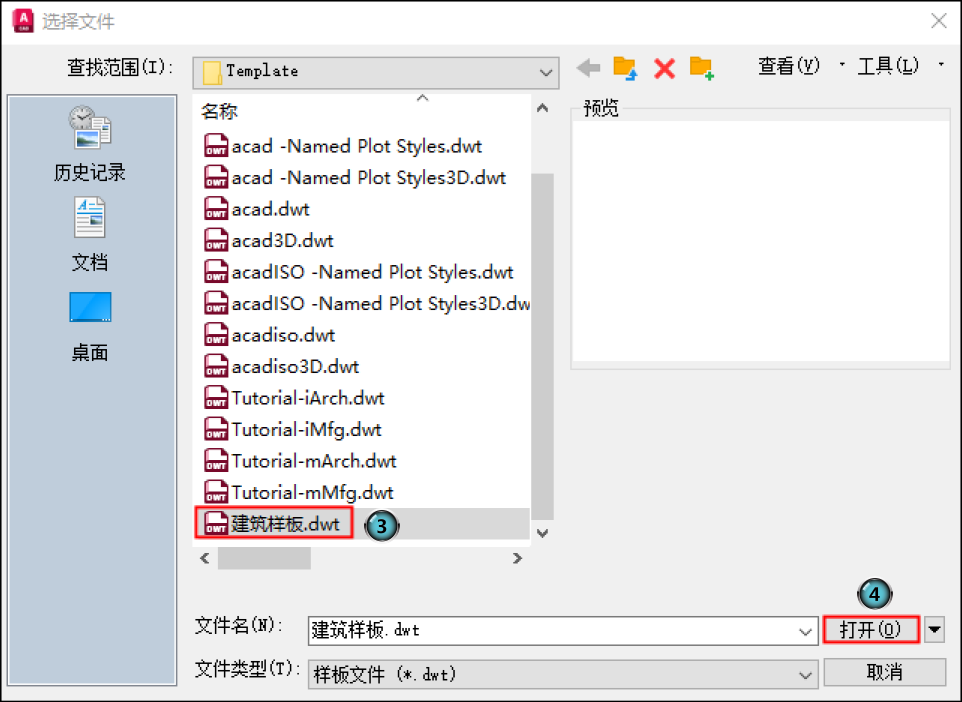

在“选择文件”对话框中，选择“建筑样板.dwt”，单击“打开”按钮，将该样板文件路径添加到“选项”对话框中。最后，单击“确定”按钮，将建筑样板文件设置为默认样板文件。
