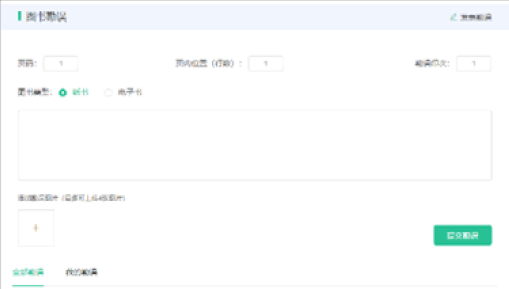

当您发现错误时，请登录异步社区（https://www.epubit.com/），按书名搜索，进入本书页面，点击“发表勘误”，输入错误相关信息，单击“提交勘误”按钮即可（见下图）。本书的作者和编辑会对您提交的勘误进行审核，确认并接受后，您将获赠异步社区的100积分。积分可用于在异步社区兑换优惠券、样书或奖品。
我们的联系邮箱是contact@epubit.com.cn。
如果您对本书有任何疑问或建议，请您发邮件给我们，并请在邮件标题中注明本书书名，以便我们更高效地做出反馈。
如果您有兴趣出版图书、录制教学视频，或者参与图书翻译、技术审校等工作，可以发邮件给我们。
如果您所在的学校、培训机构或企业，想批量购买本书或异步社区出版的其他图书，也可以发邮件给我们。
如果您在网上发现有针对异步社区出品图书的各种形式的盗版行为，包括对图书全部或部分内容的非授权传播，请您将怀疑有侵权行为的链接发邮件给我们。您的这一举动是对作者权益的保护，也是我们持续为您提供有价值的内容的动力之源。
“异步社区”(www.epubit.com)是由人民邮电出版社创办的IT专业图书社区，于2015年8月上线运营，致力于优质内容的出版和分享，为读者提供高品质的学习内容，为作译者提供专业的出版服务，实现作者与读者在线交流互动，以及传统出版与数字出版的融合发展。
“异步图书”是异步社区策划出版的精品IT图书的品牌，依托于人民邮电出版社在计算机图书领域40余年的发展与积淀。异步图书面向IT行业以及使用IT相关技术的用户。
对新手而言，在绘制图形之前，先熟悉软件界面可以直观地了解功能布局、菜单栏、状态栏等界面元素。它不仅帮助用户快速定位所需命令，还能提高整体操作的流畅性和效率。
AutoCAD中默认不显示菜单栏和工具栏，对于一些习惯用菜单栏和工具栏来绘制图形的用户来说，可能会影响工作效率。那么，如何在AutoCAD中调出菜单栏和工具栏呢？

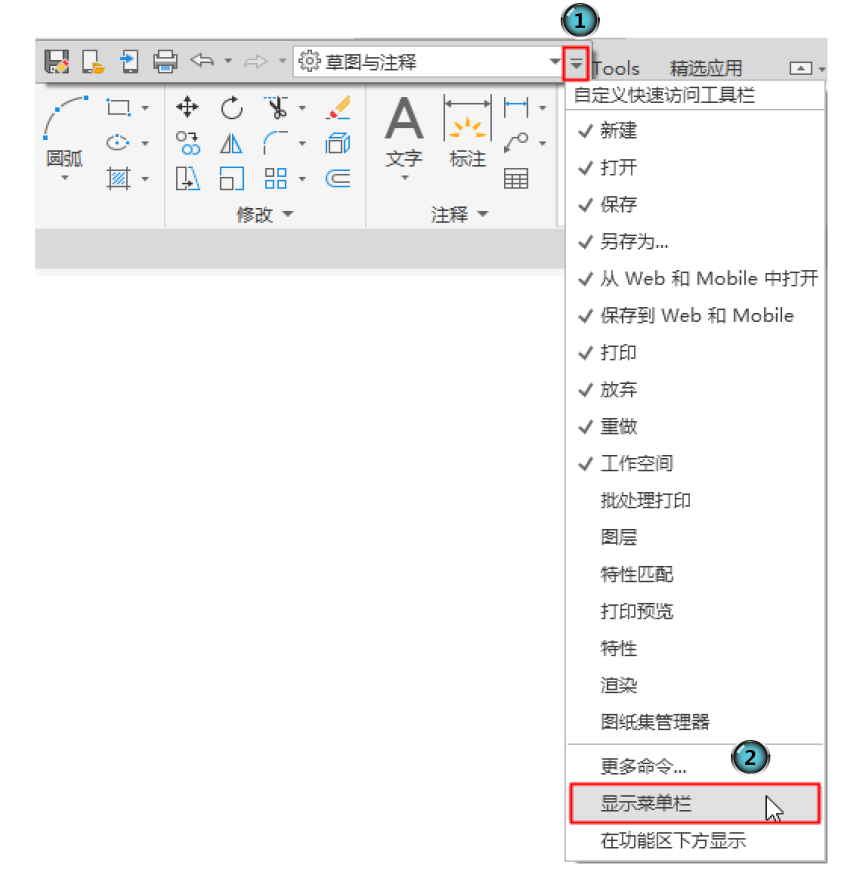

1 显示菜单栏。打开AutoCAD，单击AutoCAD快速访问工具栏右侧的下三角按钮，在打开的下拉菜单中选择“显示菜单栏”选项。该操作调出的菜单栏位于窗口的上方。

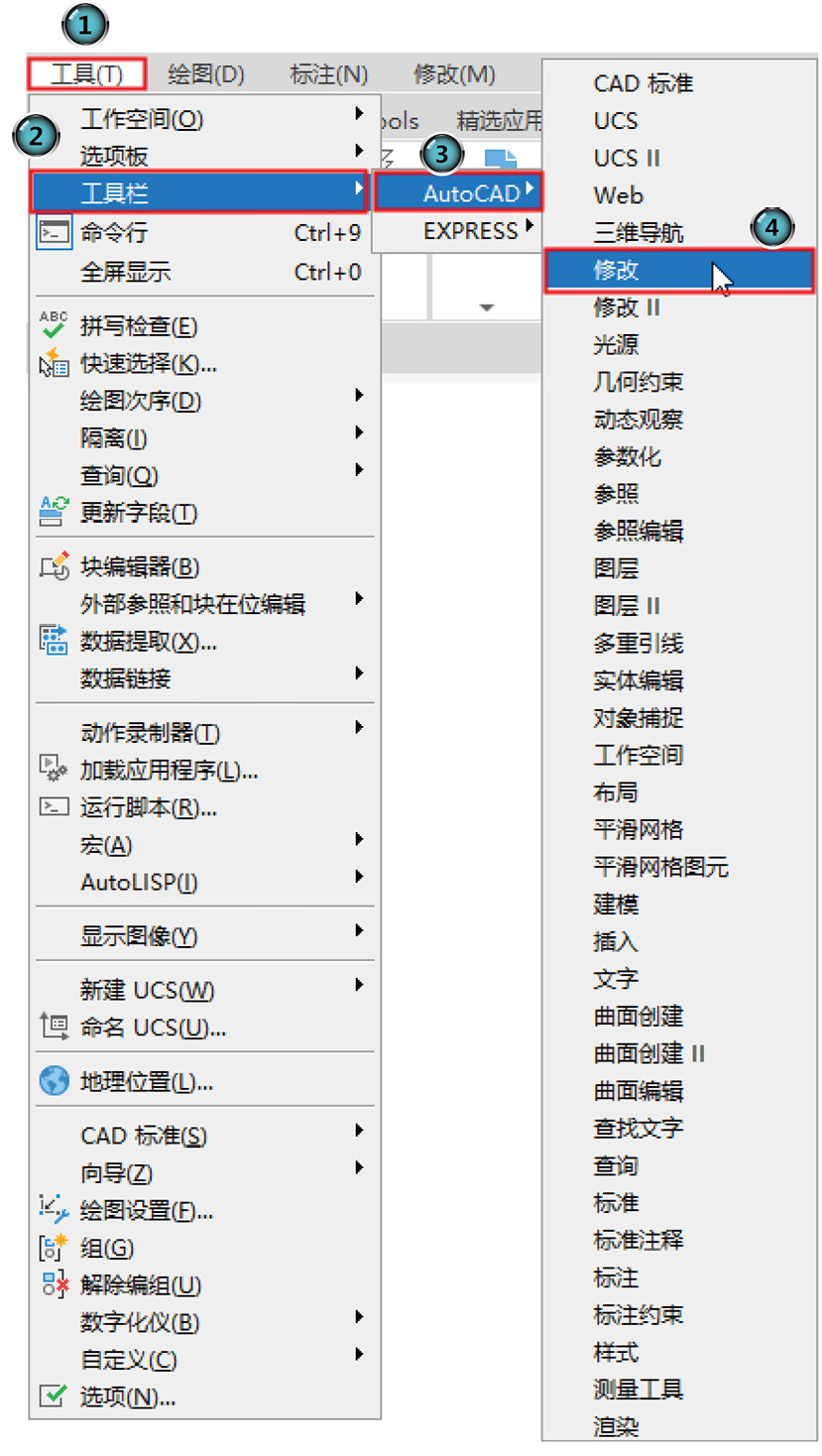

2 显示工具栏。选择菜单栏中的“工具”→“工具栏”→“AutoCAD”命令，单击需要在窗口中显示的工具栏的名称，系统将自动在窗口中打开该工具栏。
在日常使用AutoCAD时，有时用户需要调整合适的AutoCAD绘图区左下角坐标系的显示，从而方便进行绘图、制图、看图等一系列的工作，提高工作效率。那么，如何设置坐标系的显示呢？
显示坐标系有以下3种方法。

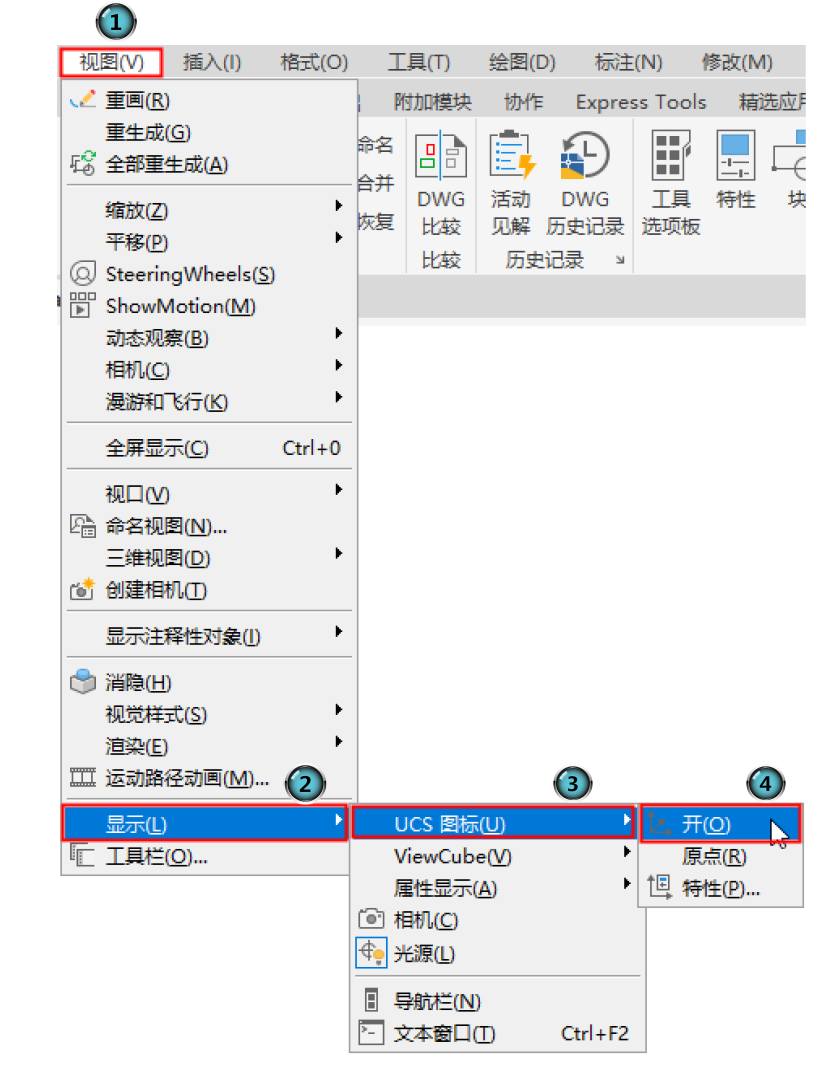

选择菜单栏中的“视图”→“显示”→“UCS图标”→“开”命令，坐标系将显示在绘图界面的左下角。

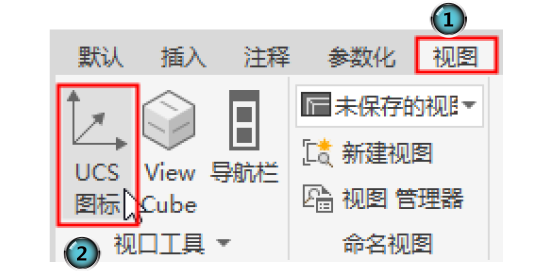

单击“视图”选项卡“视口”面板中的“UCS图标”按钮
，坐标系将显示在绘图界面的左下角。

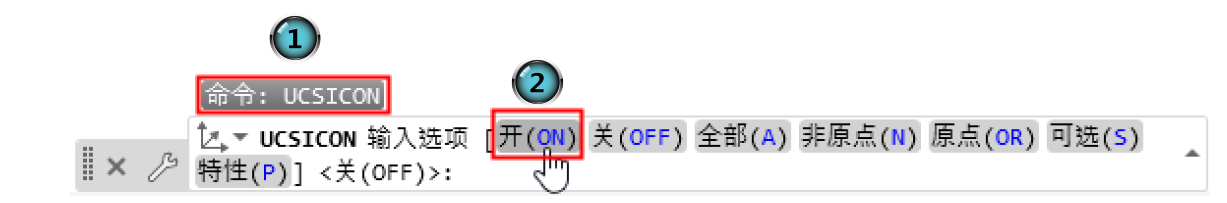

在绘图区底部的命令输入框中输入“UCSICON”命令，按回车键，然后单击“开（ON）”选项，坐标系将显示在绘图界面的左下角。

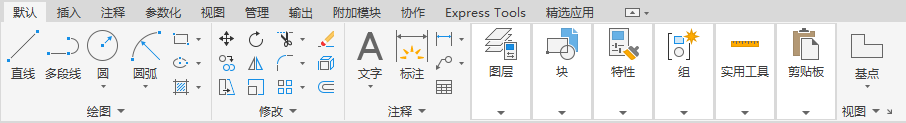

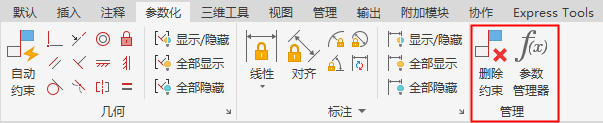

在系统默认情况下，功能区包括“默认”“插入”“注释”“参数化”“视图”“管理”“输出”“附加模块”“协作”“Express Tools”“精选应用”这八个选项卡。那么，用户怎么添加或关闭选项卡，并调整选项卡的位置呢？

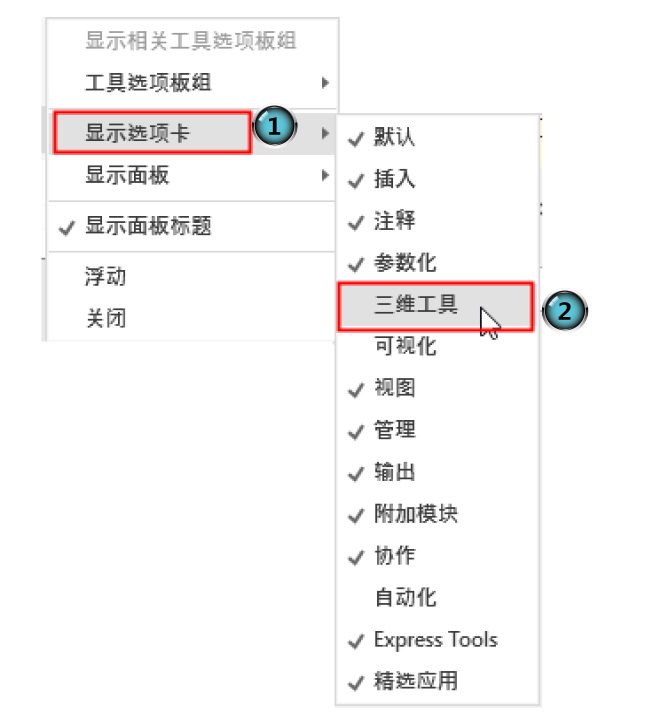

1 在面板中任意位置右击，在打开的快捷菜单中选择“显示选项卡”命令，单击某一个未在功能区显示的选项卡名，系统自动在功能区打开该选项卡。
2 在面板中任意位置右击，在打开的快捷菜单中选择“显示选项卡”命令，单击某一个已经在功能区显示的选项卡名，系统自动在功能区关闭该选项卡。

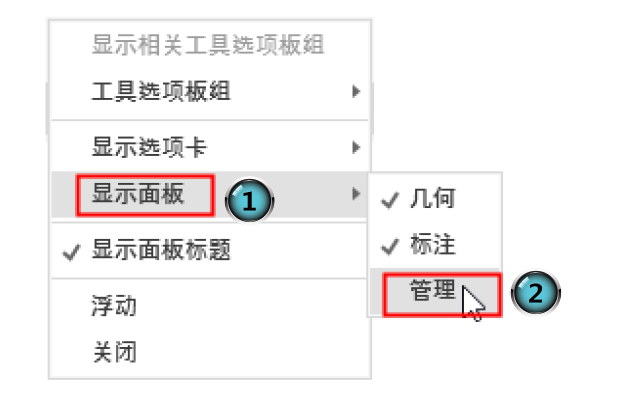

3 在面板中任意位置右击，在打开的快捷菜单中选择“显示面板”命令，单击某一个未在选项卡中显示的面板名，系统自动在选项卡打开添加该面板。
4 在面板中任意位置右击，在打开的快捷菜单中选择“显示面板”命令，单击某一个已经在选项卡中显示的面板名，系统自动在选项卡中关闭该面板。

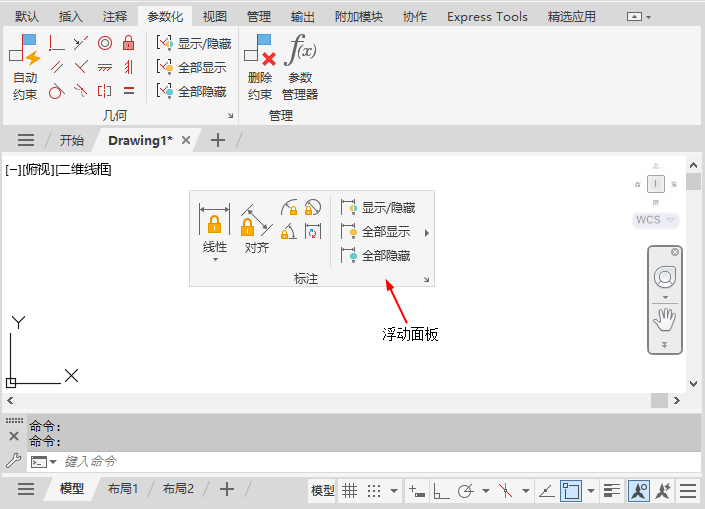

5 将鼠标放置在面板的标题名称处，并按住鼠标拖动，可以将面板从选项卡中拖出，使其成为浮动面板。

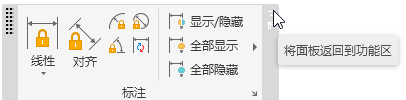

6 将光标放到浮动面板的右上角，系统将显示“将面板返回到功能区”。此时单击此处，则可以使其变为固定面板。

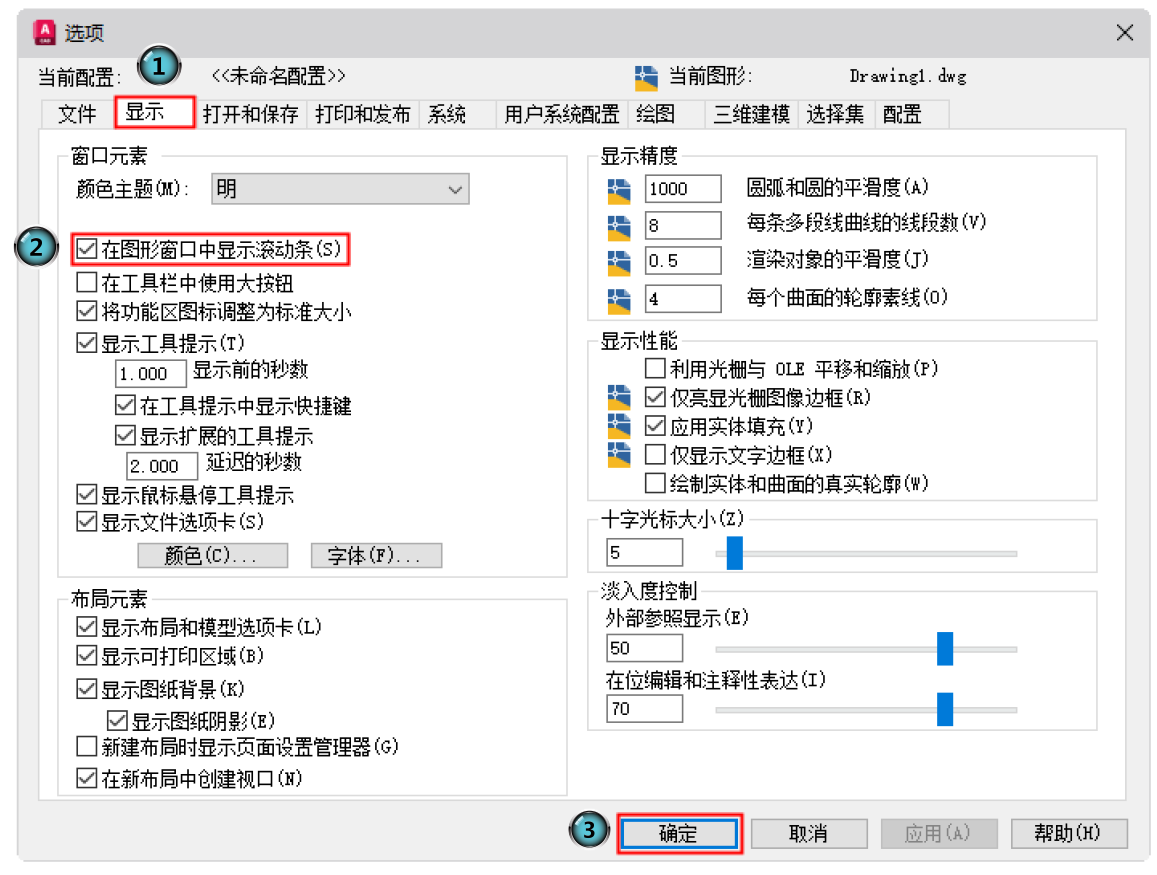

选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令。系统将打开“选项”对话框，切换到“显示”选项卡，并勾选“在图形窗口中显示滚动条”复选框，单击“确定”按钮，滚动条将显示在图形窗口右侧。
设计师在绘制复杂图形时，调整十字光标的大小至合适的尺寸，可以确保其视觉清晰度，同时避免过大的光标遮挡视图中的设计细节或过小的光标导致难以精确捕捉目标。那么，怎么调整十字光标尺寸呢？

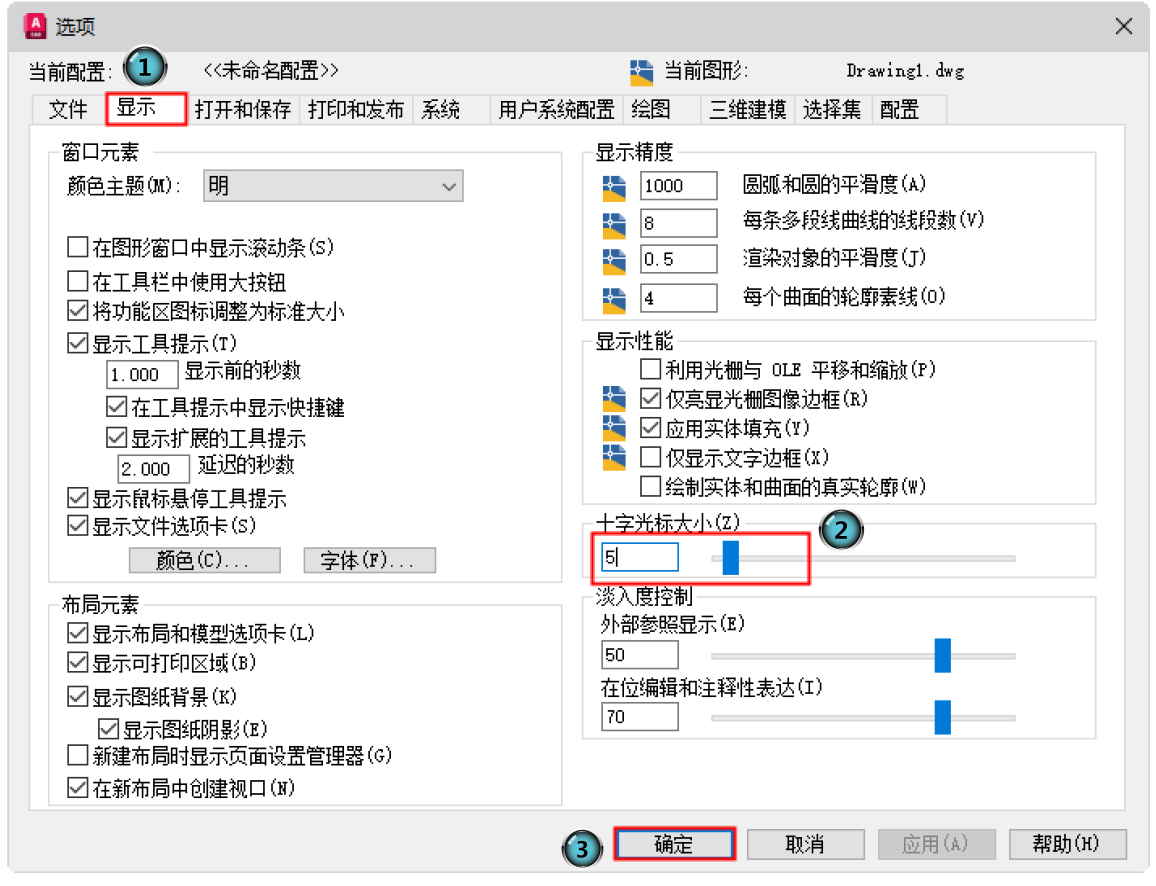

选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框，并切换到“显示”选项卡，在“十字光标大小”的输入框中输入值或拖动右侧滑块到合适位置，单击“确定”按钮。
在默认情况下，AutoCAD的绘图区是黑色背景、白色线条，但很多用户更习惯使用白色背景。

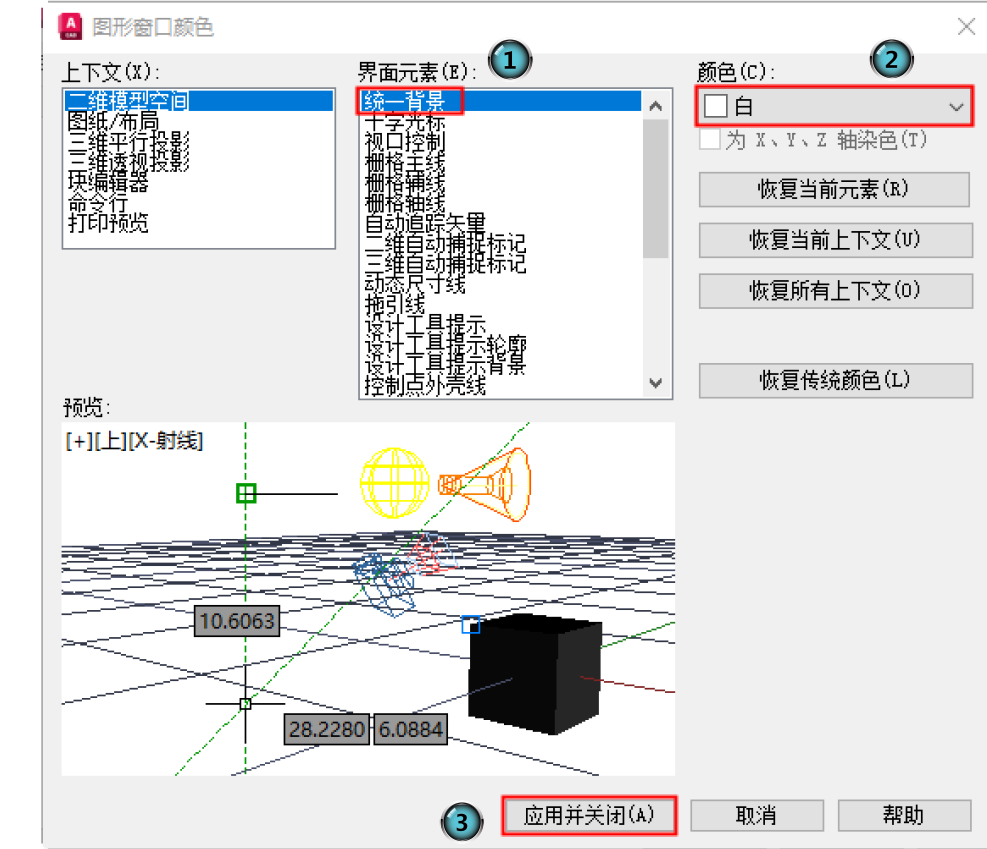

1 选择菜单栏中的“工具”→“选项”命令，打开“选项”对话框，切换到“显示”选项卡，单击“窗口元素”选项组中的“颜色...”按钮，打开“图形窗口颜色”对话框。
2 在“图形窗口颜色”对话框的“界面元素”中选择“统一背景”元素，然后在“颜色”下拉列表框中选择需要的窗口颜色，最后单击“应用并关闭”按钮。此时，AutoCAD的绘图区就变换了背景色，通常按视觉习惯选择白色为窗口颜色。

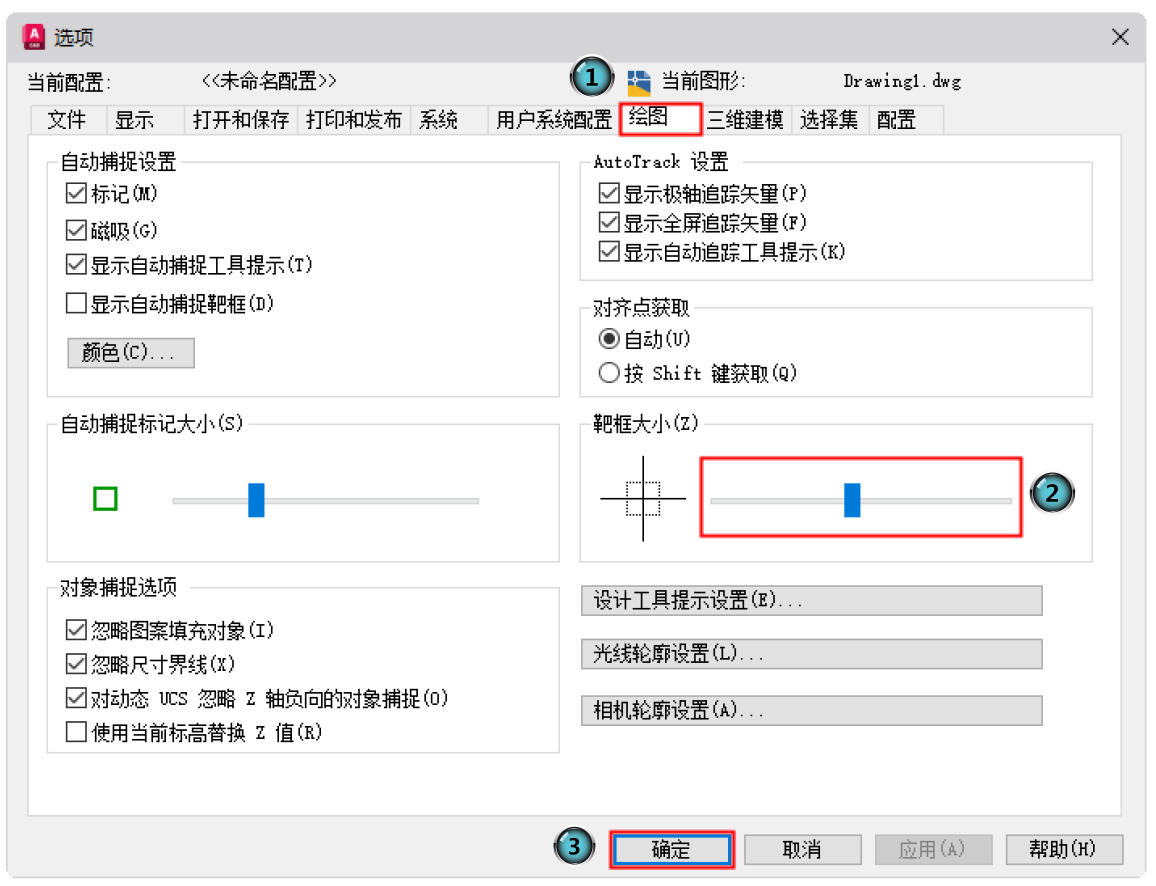

选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框。选择“选项”对话框中的“绘图”选项卡，在“靶框大小”中拖动滑块到合适的位置，单击“确定”按钮，即可改变拾取框的大小。

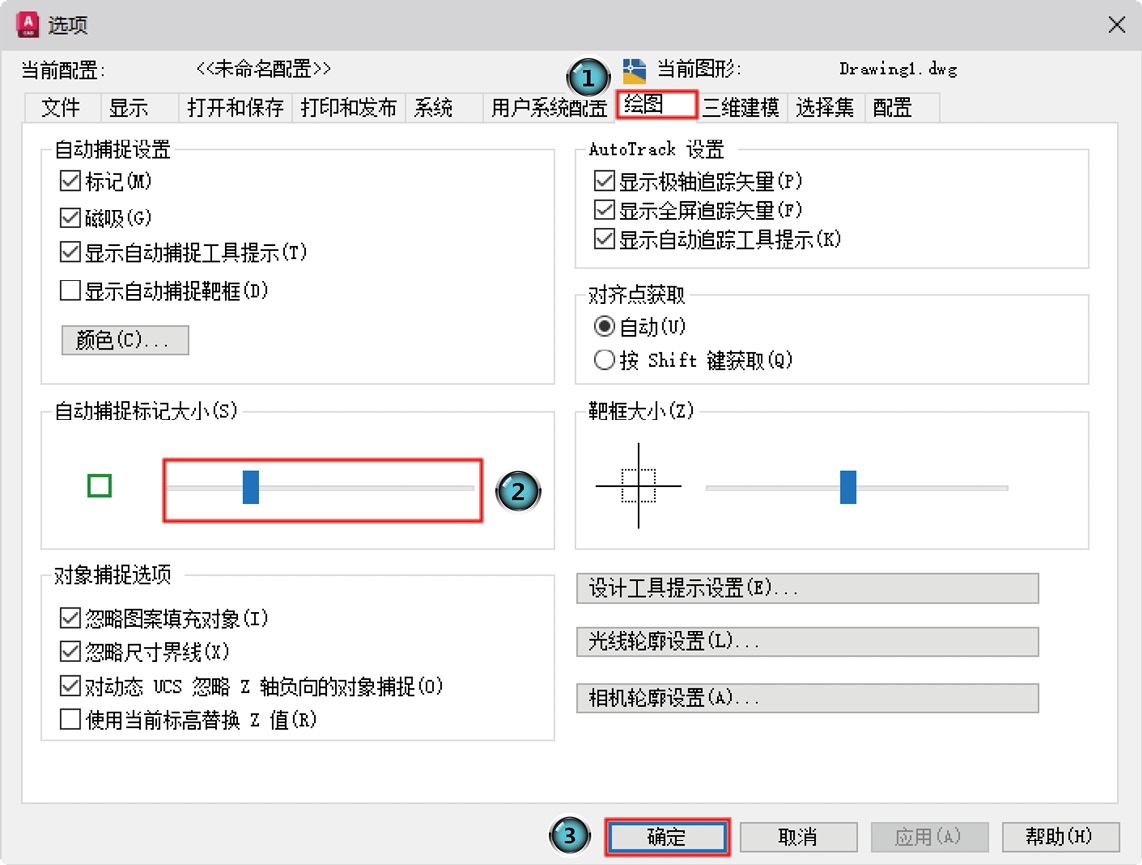

选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框。选择该对话框中的“绘图”选项卡，在“自动捕捉标记大小”中拖动滑块到合适的位置，单击“确定”按钮，即可改变自动捕捉标记的大小。
掌握文件管理有助于用户快速找到所需资料，避免信息冗余和丢失，确保信息是可靠的、最新的。
在画图的时候最怕的就是电脑突然宕机或者停电。如果没有保存文件，一旦电脑宕机或停电，很可能就导致之前画的图全部消失。如何设置AutoCAD自动保存？

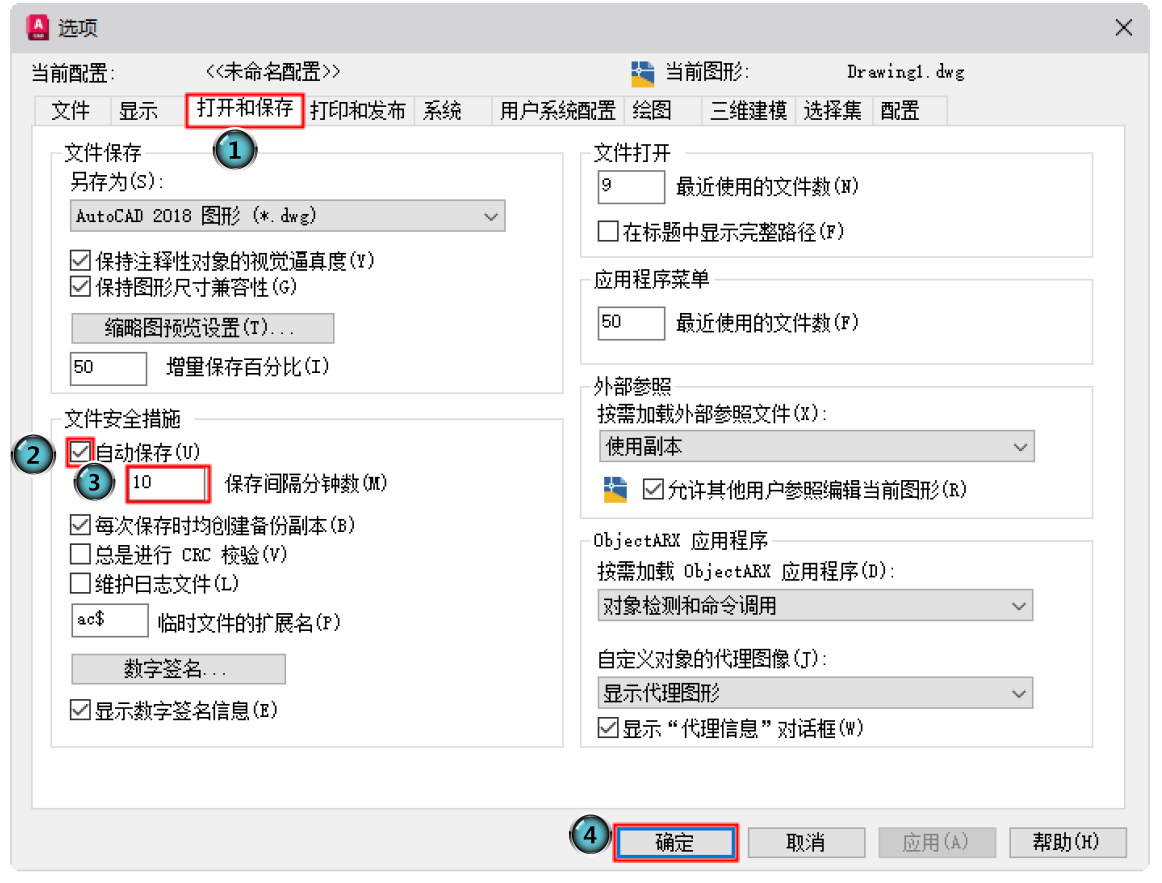

选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框。选择该对话框中的“打开和保存”选项卡，勾选“自动保存”复选框，设置“保存间隔分钟数”，单击“确定”按钮，软件即可自动根据设置的时间保存文件。
一般情况下，AutoCAD软件会默认开启自动备份功能，那么AutoCAD备份文件默认保存在哪里呢？如果想要自定义AutoCAD备份文件的保存路径，该如何操作呢？

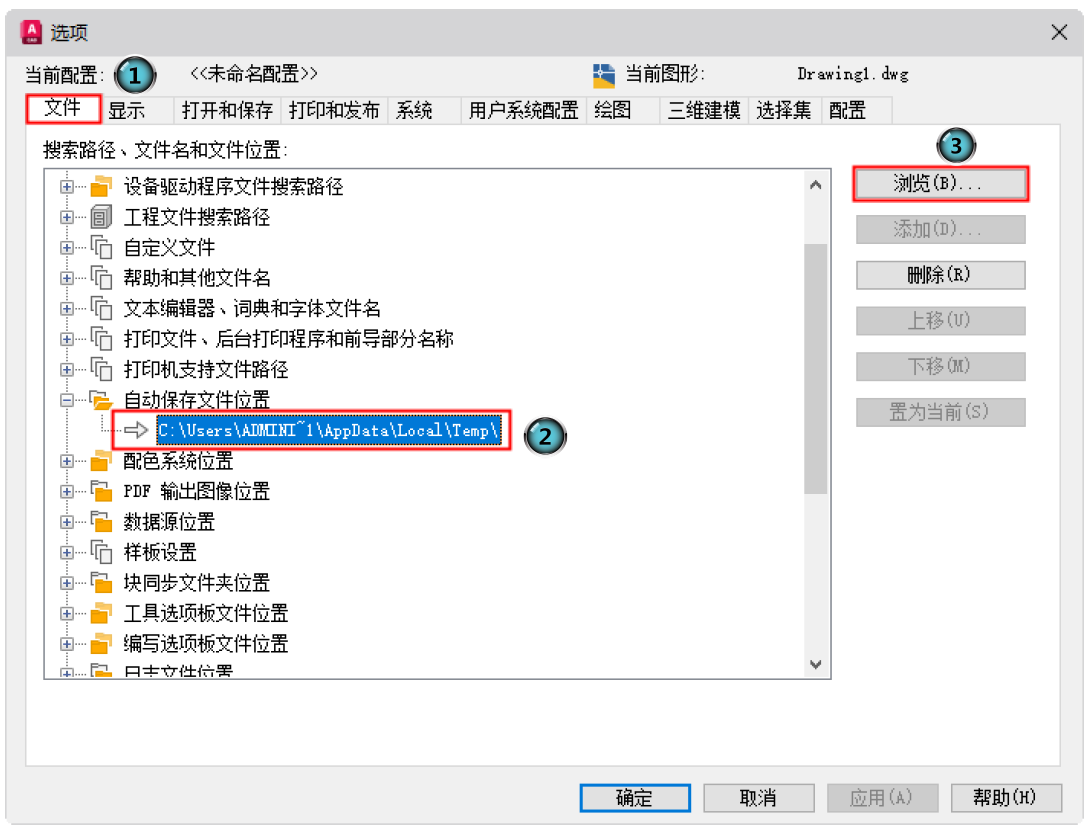

1 选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框。选择该对话框中的“文件”选项卡，选择“自动保存文件位置”节点下的路径，单击“浏览”按钮。

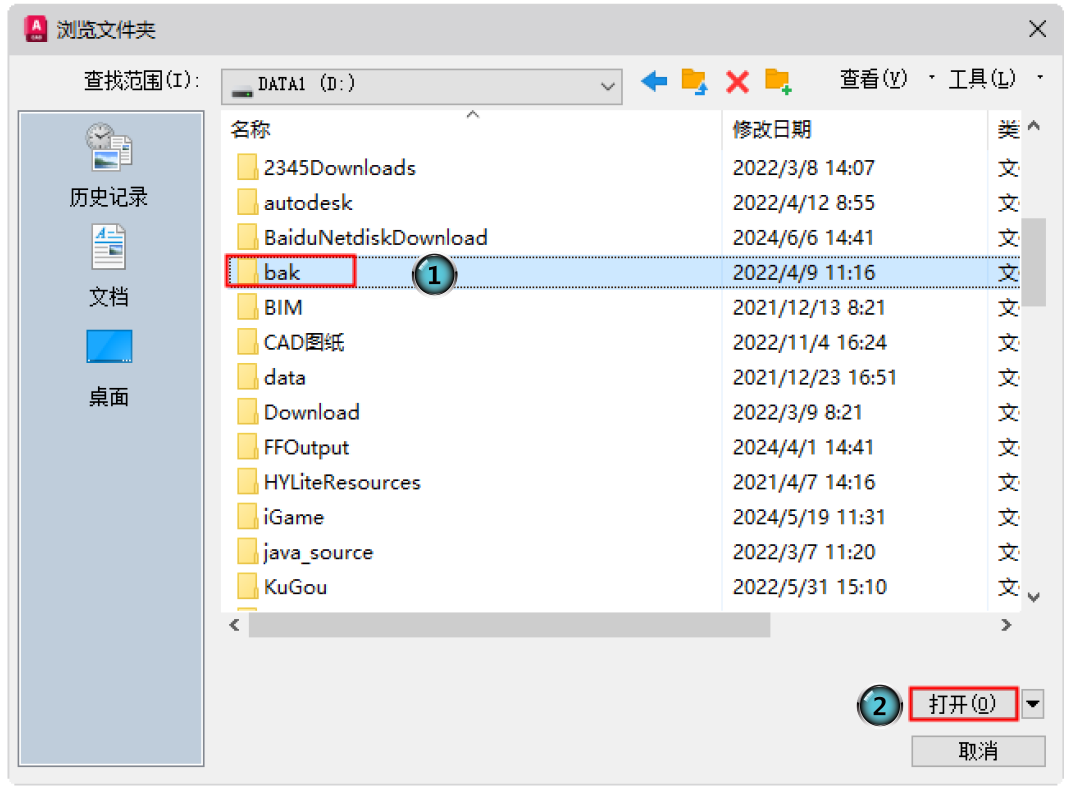

2 打开“浏览文件夹”对话框，选择要保存备份文件的文件夹，单击“打开”按钮，返回到“选项”对话框。此时，对话框显示指定的文件夹路径，单击“确定”按钮，备份文件即可保存到指定文件夹中。
在进行AutoCAD文件操作时，有时会莫名出错。比如，AutoCAD突然提示出错并退出，或者AutoCAD停止响应，无法继续操作。那么，该文件可能有错误需要修复。
1 打开要核查的图形文件。
2 单击菜单栏中“文件”→“图形实用工具”→“核查”命令。

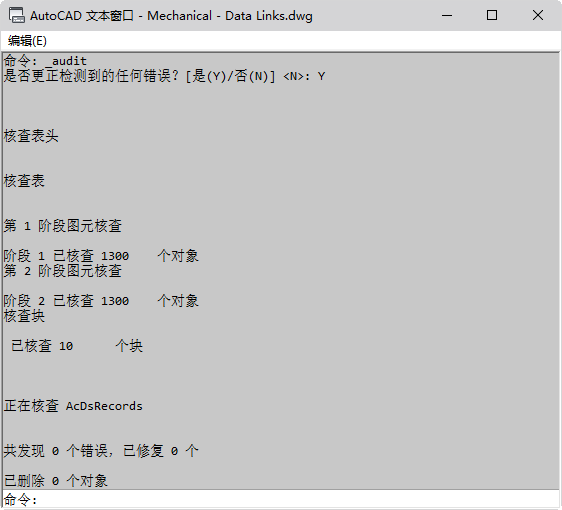

3 在“是否修复检测到的任何错误？[是(Y)/否(N)] <N>:”提示下，输入“Y”以修复在核查期间检测到的错误，或输入“N”以忽略并仅报告检测到的错误。
在完成一个AutoCAD文件时，等保存关闭后，总会出现一个.bak文件，如果AutoCAD文件比较多时，每个图纸文件都会有文件名一样，仅后缀不一样的两个文件。在给别人发图时，难免会发错，那么如何关闭.bak文件呢？

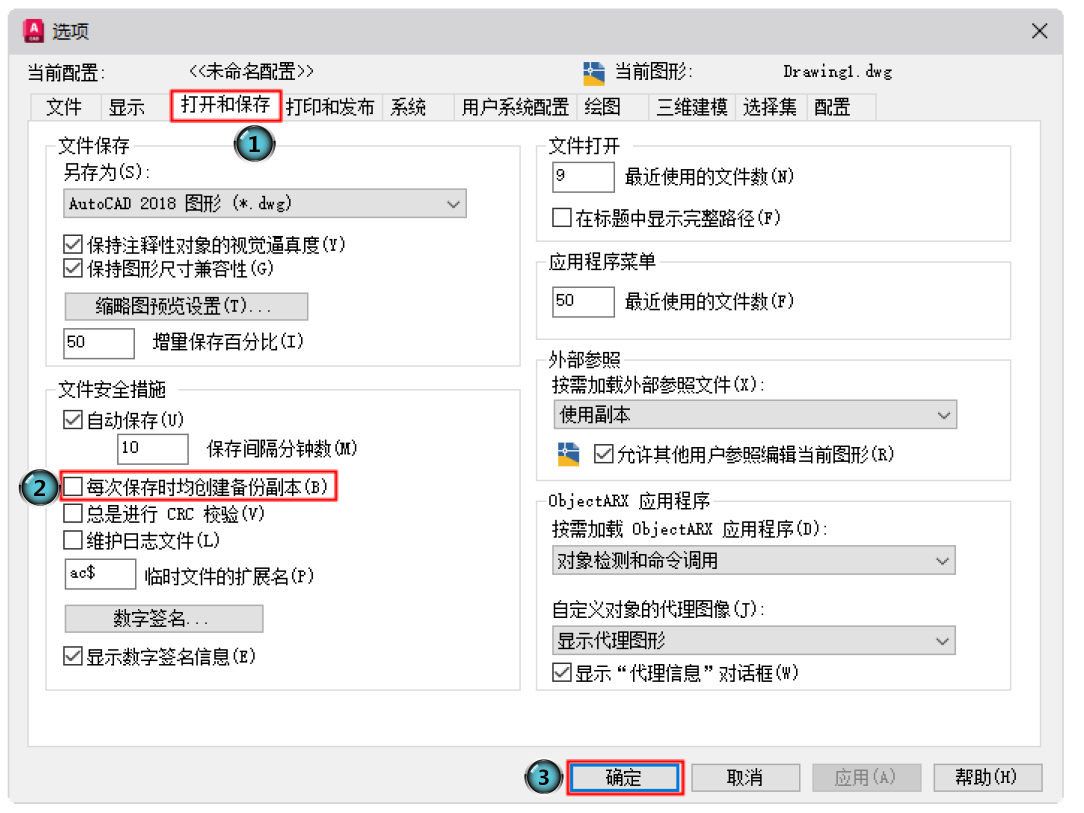

选择菜单栏中的“工具”→“选项”命令，或在工作区域右击，在弹出的快捷菜单中选择“选项”命令，打开“选项”对话框。选择该对话框的“打开和保存”选项卡，取消勾选“每次保存时均创建备份副本”复选框，单击“确定”按钮，再保存AutoCAD文件就不会生成.bak文件了。
在命令行中输入“ISAVEBAK”命令，按回车键，然后输入新值为0，将这个系统变量值改为0就不会生成备份文件。
